cam ve pcb için ultrasonik lehimleyici demir

Cam ve PCB için ultrasonik lehimleyici

Bir ultrasonik lehimleyici, lehimleme işlemini geliştirmek için ultrasonik teknolojiyi kullanan özel bir lehimleyici araçtır.

Çalışma prensibi

Ultrasonik titreşim üretimi: Ultrasonik lehimleyici bir ultrasonik dönüştürücü ile donatılmıştır.Bu dönüştürücü elektrik enerjisini ultrasonik frekans aralığında yüksek frekanslı mekanik titreşimlere dönüştürür., genellikle 20 kHz ile 100 kHz arasında değişmektedir.
Lehimleme ve iş parçası üzerindeki etki: Lehimleme demir ucu lehimle ve lehimlenecek iş parçası ile temas ettiğinde ultrasonik titreşimler lehimleme eklemine aktarılır.Yüksek frekanslı titreşimler iş parçasının yüzeyinde oksit katmanı ve lehim bozarBu, lehimin yüzeyleri daha etkili bir şekilde ıslatmasına ve iş parçasının mikro çatlaklarına ve gözeneklerine nüfuz etmesine izin verir, böylece daha güçlü ve daha güvenilir bir lehim eklemi elde edilir.

Avantajlar

Mükemmel ıslatma yeteneği: İş parçasının yüzeyindeki lehimin ıslatma etkisini önemli ölçüde artırabilir.Bazı malzemelerde zayıf kaynaklılıkta iyi ıslatma elde etmek zor olabilir.Bununla birlikte, ultrasonik lehimleyici bu sorunun üstesinden gelebilir ve daha düzenli ve tam bir lehim eklemini sağlayabilir.
Yüksek Kaliteli Lehimlemeler: Yüksek kaliteli lehimlemeler ve daha iyi elektrik iletkenliği olan lehimlemeler oluşturmak için ultrasonik lehimleme daha iyi lehimleme ve yapışkanlığı teşvik ederek yardımcı olur.Bu, yüksek güvenilirlik gerektirdiği uygulamalarda özellikle önemlidirÖrneğin elektronik endüstrisinde basılı devre kartları üretimi için.
Azalmış Termal Zarar: Genellikle yüksek sıcaklıklara dayanan geleneksel lehimleme yöntemleriyle karşılaştırıldığında,ultrasonik lehimleme nispeten düşük sıcaklıklarda iyi lehimleme sonuçlarına ulaşabilirBu, özellikle ısıya duyarlı bileşenler ve malzemeler için iş parçasına termal hasar riskini azaltmaya yardımcı olur.
Çeşitli Malzemeler için Uygun: Alüminyum ve bakır gibi bazı erişilemez metaller de dahil olmak üzere çok çeşitli malzemeleri lehimlemek için kullanılabilir.Ultrasonik titreşimler bu malzemelerin üzerindeki oksit katmanlarını parçalayabilir., başarılı bir lehimlenmeyi mümkün kılar.

Başvurular

Elektronik Üretim: Basılı devre kartlarının (PCB'ler) üretiminde, dirençler, kondansatörler, entegre devreler gibi bileşenleri PCB'ye lehimlemek için yaygın olarak kullanılır.Ultrasonik lehimlemenin yüksek hassasiyeti ve güvenilirliği elektronik ürünlerin kalitesini sağlar.
Otomobil Endüstrisi: Motor kontrol üniteleri, güç elektronik modülleri ve otomobil kabloları gibi otomobil elektronikleri üretiminde,Farklı bileşenler arasındaki güvenilir bağlantıları elde etmek için ultrasonik lehimleme kullanılır.
Havacılık ve Savunma: Yüksek güvenilirliği ve yüksek performanslı malzemeleri işleme getirme yeteneği nedeniyle ultrasonik lehimleme, havacılık ve savunma elektroniği üretiminde,İpeklemelerinin kalitesi ve güvenilirliği en önemli olan yerlerde.
Mücevher Yapımı: Mücevher endüstrisinde değerli metaller ve değerli taşları lehimlemek için de kullanılır.Ultrasonik lehimle yapılan hassas kontrol ve nazik lehim süreci, hassas malzemelerin hasar görmesini önlemeye ve mücevherin kalitesini sağlamaya yardımcı olur.

Yapı

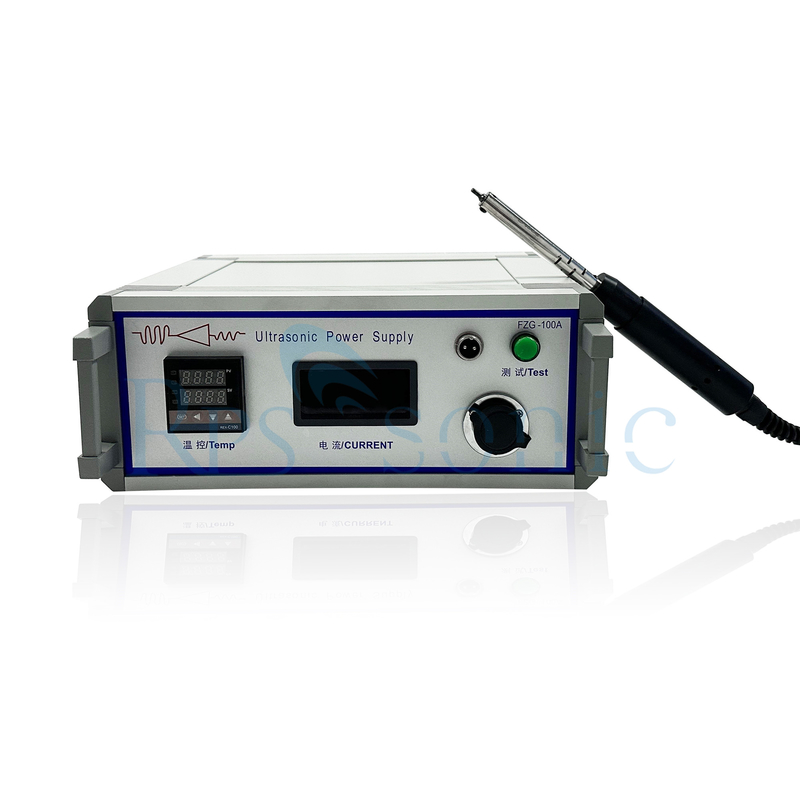

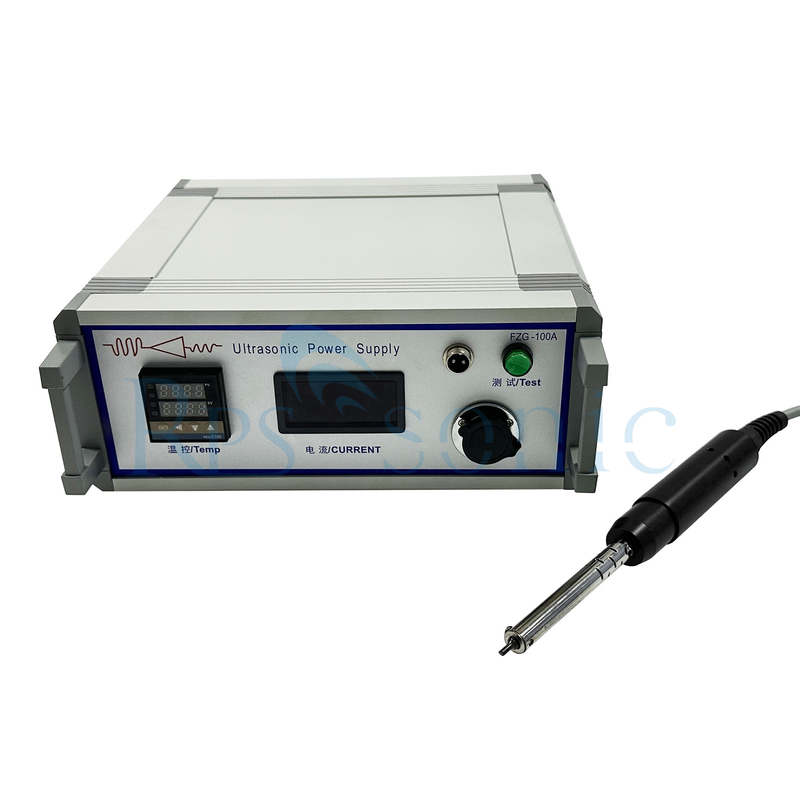

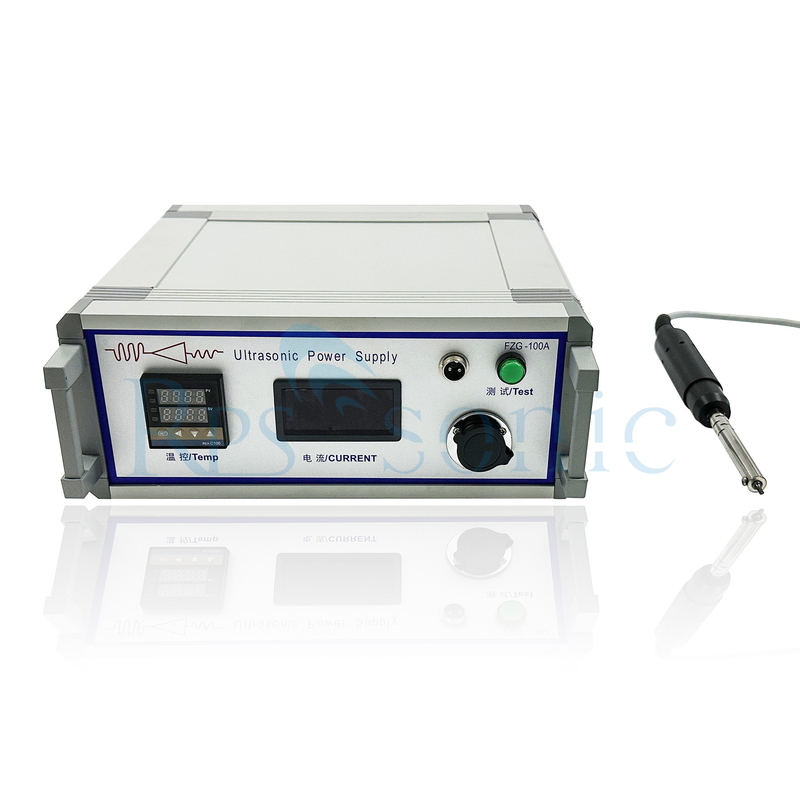

Ultrasonik Jeneratör: Bu, ultrasonik dönüştürücüyi çalıştırmak için yüksek frekanslı elektrik sinyalleri üreten çekirdek bileşenidir.Genellikle farklı lehim gereksinimlerine uyum sağlamak için frekans ayarlama ve güç kontrolü gibi işlevlere sahiptir.
Ultrasonik Değiştirici: Daha önce de belirtildiği gibi, elektrik enerjisini mekanik titreşimlere dönüştürür.Dönüştürücü tipik olarak piezoelektrik etkisi gösteren piezoelektrik malzemelerden yapılır, yani bir elektrik alanı uygulandığında deforme olabilirler ve deforme olduklarında bir elektrik alanı oluşturabilirler.

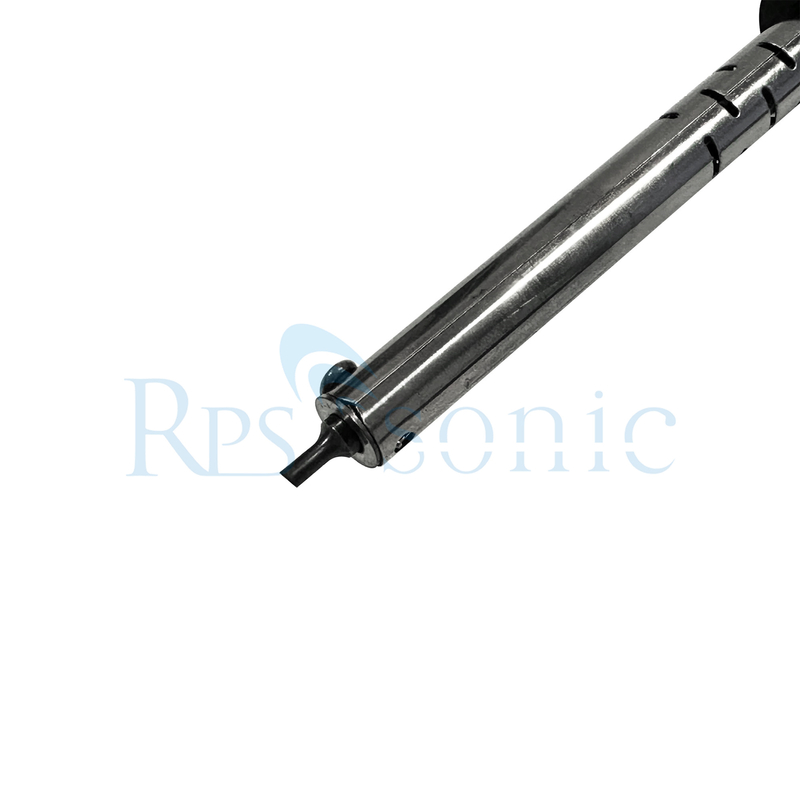

Lehimleme Demiri Ucu: Lehimleme demiri ucu ultrasonik titreşimleri lehimle iş parçasına aktarmak için tasarlanmıştır.Genellikle bakır veya volfram alaşımı gibi ısıya dayanıklı ve elektrikle iletken malzemelerden yapılırLehimleyici demir ucunun şekli ve boyutu farklı lehim uygulamalarına göre özelleştirilebilir.

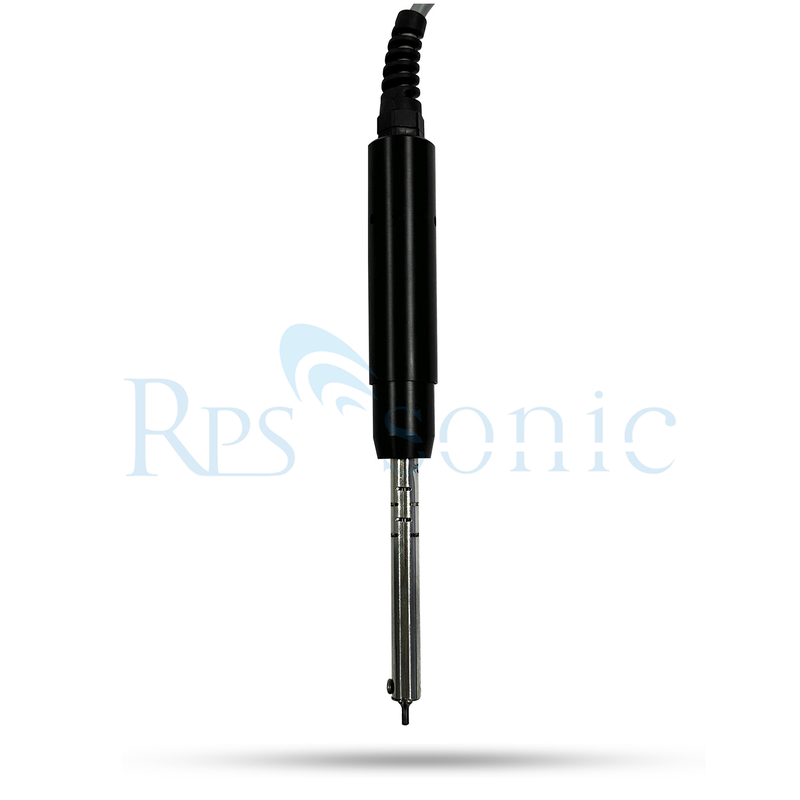

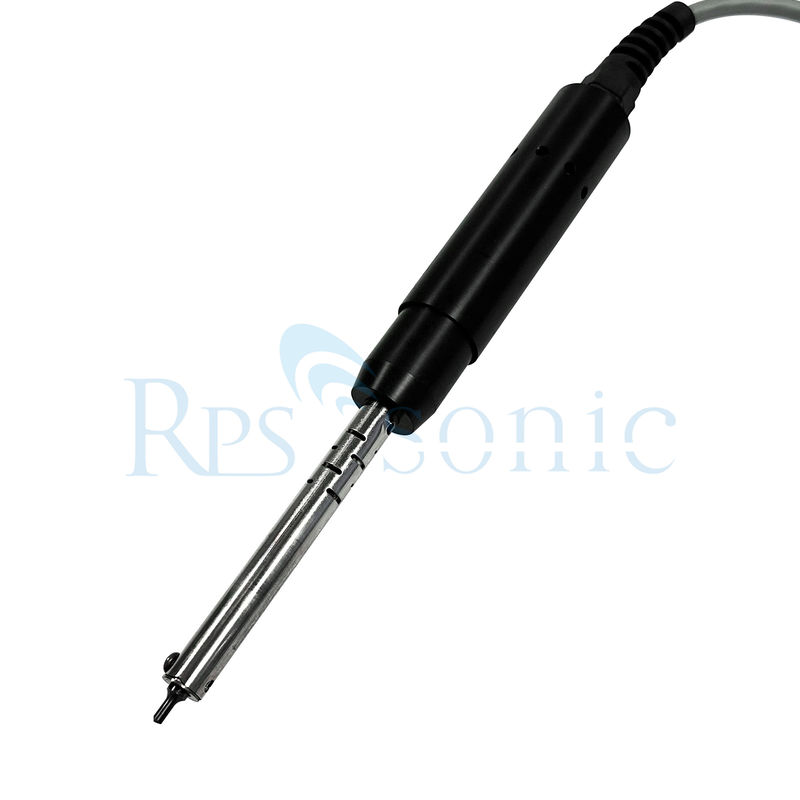

El ve Soğutma Sistemi: Ultrasonik lehimleyici demirinin kolu, kolay kullanım ve tutunma için tasarlanmıştır.Aynı zamanda, işletim sırasında dönüştürücü ve diğer bileşenlerin aşırı ısınmasını önlemek için bir soğutma sistemi de içerebilir.Bu genellikle hava soğutma veya su soğutma yöntemleriyle elde edilir.

Ultrasonik lehimleyici kullanmanın geleneksel lehimleyici ile karşılaştırıldığında avantajları nelerdir?
Ultrasonik lehimleyici demirlerin yaygın olarak kullanıldığı belirli uygulamalar veya endüstriler var mı?
Bir ultrasonik lehimleyici her türlü lehimleme görevi için kullanılabilir mi?
