Yüksek Verimli Ultrasonik Lehimleme Demiri İnşaat sektörü için Ultrasonik cam kaynağı

Ultrasonik lehimlendirme bağları cam titanyum paslanmaz çelik seramik

I. Ultrasonik Lehimleme Demiri nedir?

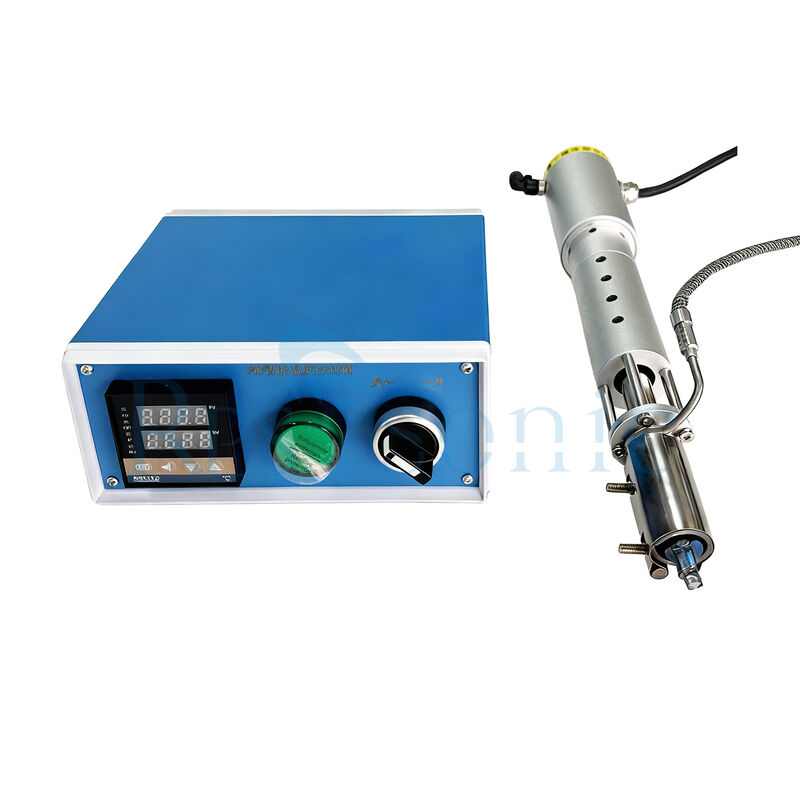

Bir ultrasonik lehimleyici, ısıtma ve yüksek frekanslı ultrasonik titreşimleri entegre eden çevre dostu bir kaynak cihazıdır.Çekirdek yapısı, pizoelektrik kristal titreşimli bir montajı içerir., bir ısıtma elementi (suvarma demir ucu gibi) ve bir metal suvarma ucu. ultrasonik güç (10 ~ 50W), titreşim frekansı (tipik olarak 20 ~ 60kHz),ve kaynak sıcaklığı (120-400°C ayarlanabilir aralığı) bir kontrol paneli ile hassas bir şekilde kontrol edilebilirTemel çalışma prensibi şöyledir: Öncelikle, kaynak ısıtıcı eleman tarafından erir; daha sonra, yüksek frekanslı titreşim enerjisi erimiş kaynak'a aktarılır.Titreme tarafından üretilen kavitasyon etkisi, oksit filmini temel malzemenin yüzeyinde parçalayıp dağıtır.Aynı zamanda, akustik akış etkisi, kaynakın temel malzeme ile ıslanmasını ve yayılmasını teşvik eder ve nihayetinde yoğun bir kaynak eklemini oluşturur.Yüksek kaliteli kaynak, akışa ihtiyaç duymadan elde edilebilir.

II. Ultrasonik Lehimleme Demirlerinin İşlevleri

* **Leğenleme yüzeyinin temizlenmesi ve aktifleştirilmesi:** Ultrasonik leğenleme demirleri, kavitasyon yoluyla alt malzemelerin (metaller, cam, seramik vb.) yüzeyinden oksit filmlerini ve kirlilikleri çıkarır.), akışın kimyasal temizleme etkisini değiştirir ve kalıntı kirliliği ve korozyondan kaçınır.
* ** Lehimleme Kalitesini Artırmak:** Yüksek frekanslı titreşim, sıvı lehimlemeyi temel malzemenin mikroporlarına ve çatlaklarına nüfuz etmeye zorlar.Lehim kabarcıklarını sıkmak ve eksik lehimleme ve kaçırılmış lehimleme gibi kusurları azaltmakBu, gözenekli olmayan, yüksek dayanıklılıklı bir kaynak eklemi ile sonuçlanır, bağlantı mühürlenmesini ve dayanıklılığını artırır.
* **Leğenleme sürecinin basitleştirilmesi:** Cam gibi metalik olmayan malzemelerin metalleşme ön işleme gerekliliğini ortadan kaldırır,Metaller ve cam/seramik gibi benzersiz malzemelerin doğrudan lehimlenmesini sağlayanBu, üretim sürecini kısaltır ve operasyonel zorlukları ve kalite risklerini azaltır.
* ** Çeşitli Lehimlendirme İhtiyaçlarına Uyum Sağlama:** Otomatik frekans ayarlaması ve hassas sıcaklık kontrolü ile donatılmıştır,ultrasonik lehimleme demirleri, tel besleme cihazlarıyla birleştirildiğinde lehim miktarını ve kaynak kalınlığını kontrol edebilirHem manuel kaynak hem de otomatik üretim hattı işlemlerini karşılayan farklı boyutlarda ve malzemelerde kaynak senaryoları için uygundurlar.

III. Ultrasonik Lehimleme Demirlerinin Ana Uygulama Endüstrileri

* Cam Derin İşleme Endüstrisi: Vakum cam hermetik olarak mühürlenmiş yapıştırma, LCD cam elektrot kaynak, optik fiber cam mühürleme vb.
* Elektronik ve Yarım iletken endüstrisi: Güç yarı iletkenleri döşeme bağlama, entegre devre kurşun bağlama, yeni enerji bataryası ısı dağılımı bileşen bağlantısı,Grafen/silikon karbür düşük sıcaklıklı lehimleme, vb.
* Güneş Enerjisi Endüstrisi: Güneş hücresi (kristal, ince film) elektrot temas kaynak;
* Otomobil ve Ev Makineleri Endüstrisi: Transformer sarmalama kaynak (bakır tel kaynak yerine alüminyum tel kaynak), otomobil arka cam ısıtma temas kaynak,Ev aletleri mühürleme bileşen bağlantısı, vb.
* Hassas üretim ve mücevher endüstrisi: Optik gözlük kaplama metalleşmesi, cam mücevher imalatı, küçük donanım aksesuarlarının yapıştırılması vb.
* Laboratuvar ve Özel İşleme Alanları: Küçük ölçekli özel malzeme kaynakları, farklı malzeme bağlama süreçleri üzerine araştırma vb.

Geleneksel kaynak işlemlerine kıyasla, ultrasonik kaynak demirleri vakum cam kaynakında birkaç temel avantaj sunar.En önemli avantajlarından biriUltrasonun kavitasyon etkisi, oksit filmini substrat yüzeyinden doğrudan çıkarır ve flüsün kimyasal temizleme etkisini değiştirir.Bu sadece zararlı dumanların oluşumunu önlemekle kalmaz, üretim ortamını da korur, aynı zamanda akış kalıntılarının ambalajlama ekipmanları ve vakum seviyelerine etkisini tamamen ortadan kaldırır.Ayrıca, sonraki temizlik adımlarını ortadan kaldırır, üretim sürecini önemli ölçüde basitleştirir ve maliyetleri azaltır.Yüksek frekanslı titreşim, sıvı leytenin temel malzemenin mikroporlarına ve yarıklarına nüfuz etmesini zorlar, bu küçük boşlukları kapatır ve kaynaktan hava kabarcıklarını çıkarır.ve vakum camının mühürleme başarısı oranını ve ürün niteliği oranını önemli ölçüde iyileştirmekEk olarak, ultrasonik titreşim, cam yüzeyinde kırılmış bağların sayısını arttırır, böylece cam ve metal arasında elektronik bağlar oluşur.ve cam paneller arasında sıkı bir mekanik bağlantı yapısı oluşturmakBu, vakum camının uzun süreli mühürleme performansını sağlayarak bağlantı gücünü ve dayanıklılığını büyük ölçüde arttırır.

Üstelik, ultrasonik lehimli demirler üretim sürecini basitleştirir ve operasyonel zorluğu azaltır..Cam-metal ve cam-şüşe lehimlendirme bağlantıları camın metalleştirme işleminden doğrudan yararlanabilir,Üretim döngüsünün kısaltılması ve metalleşme katmanının uygunsuz hazırlanmasından kaynaklanan kalite risklerinin azaltılmasıBu arada, ultrasonik lehimleyici, lehimleme işlemi sırasında güç yük değişimlerini ele almak için otomatik frekans ayarlama özelliğine sahiptir ve lehimleme güvenilirliğini sağlar.Sıcaklığı yerel bir ağ aracılığıyla hassas bir şekilde kontrol edilebilir, ve tel besleyicisi ve sıcak hava ön ısıtma yapısı ile birleştirildiğinde, lehim miktarının ve lehim kalınlığının hassas bir şekilde kontrol edilmesini sağlar,Farklı boyutlardaki ve özelliklerdeki vakum camının lehimlendirme ihtiyaçlarına uyum sağlamakSon olarak, daha geniş bir uygulama yelpazesine sahiptir ve daha çevre dostudur.örneğin iletken cam ve soda-alçı cam, farklı metallere, vakum cam üretiminde çeşitli lehim senaryoları için uygun hale getirir.Zararlı kimyasal reagans kullanmaması ve kirletici madde yaymaması, modern endüstriyel yeşil üretimin gelişim eğilimine uygun, işletmelerin çevresel gelişmeleri gerçekleştirmelerine yardımcı olmak.

Elektronik Üretim: Basılı devre kartlarının (PCB'ler) üretiminde, dirençler, kondansatörler, entegre devreler gibi bileşenleri PCB'ye lehimlemek için yaygın olarak kullanılır.Ultrasonik lehimlemenin yüksek hassasiyeti ve güvenilirliği elektronik ürünlerin kalitesini sağlar.
Otomobil Endüstrisi: Motor kontrol üniteleri, güç elektronik modülleri ve otomobil kabloları gibi otomobil elektronikleri üretiminde,Farklı bileşenler arasındaki güvenilir bağlantıları elde etmek için ultrasonik lehimleme kullanılır.
Havacılık ve Savunma: Yüksek güvenilirliği ve yüksek performanslı malzemeleri işleme getirme yeteneği nedeniyle ultrasonik lehimleme, havacılık ve savunma elektroniği üretiminde kullanılır,İpeklemelerinin kalitesi ve güvenilirliği en önemli olan yerlerde.
Mücevher Yapımı: Mücevher endüstrisinde değerli metaller ve değerli taşları lehimlemek için de kullanılır.Ultrasonik lehimle yapılan hassas kontrol ve nazik lehim süreci, hassas malzemelerin hasar görmesini önlemeye ve mücevherin kalitesini sağlamaya yardımcı olur.

Yapı

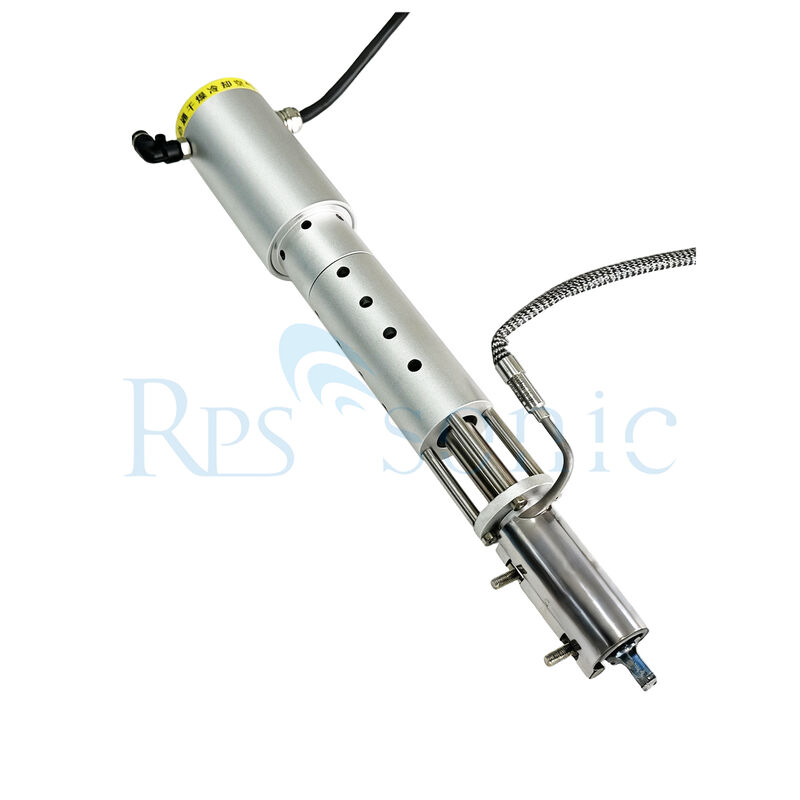

Ultrasonik Jeneratör: Bu, ultrasonik dönüştürücüyü çalıştırmak için yüksek frekanslı elektrik sinyalleri üreten çekirdek bileşenidir.Genellikle farklı lehim gereksinimlerine uyum sağlamak için frekans ayarlama ve güç kontrolü gibi işlevlere sahiptir.
Ultrasonik Değiştirici: Daha önce de belirtildiği gibi, elektrik enerjisini mekanik titreşimlere dönüştürür.Dönüştürücü tipik olarak piezoelektrik etkisi gösteren piezoelektrik malzemelerden yapılır, yani bir elektrik alanı uygulandığında deforme olabilirler ve deforme olduklarında bir elektrik alanı oluşturabilirler.

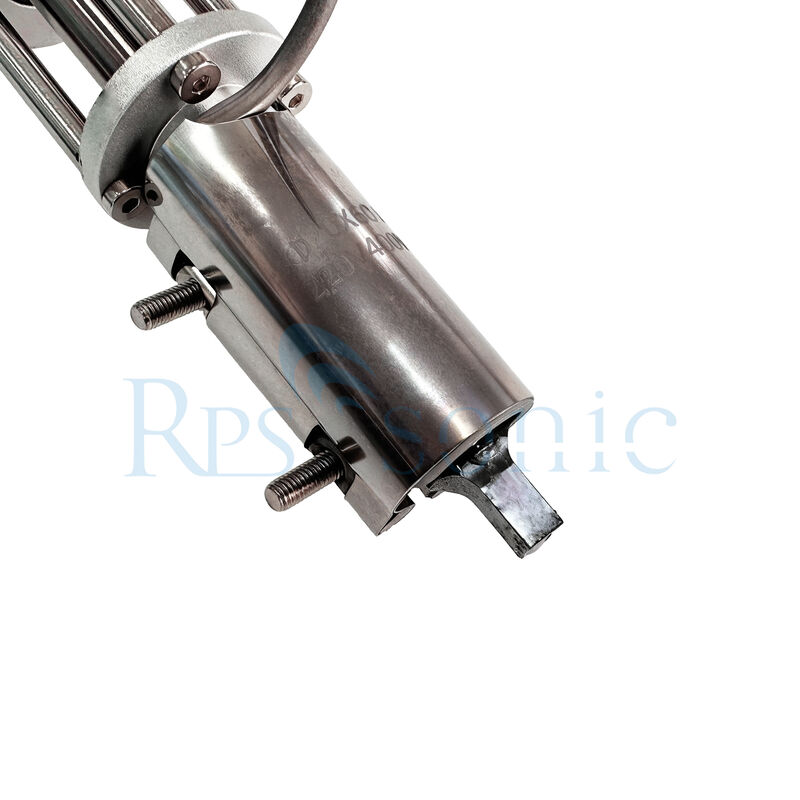

Lehimleme Demiri Ucu: Lehimleme demiri ucu ultrasonik titreşimleri lehimle iş parçasına aktarmak için tasarlanmıştır.Genellikle bakır veya volfram alaşımı gibi ısıya dayanıklı ve elektrikle iletken malzemelerden yapılırLehimleyici demir ucunun şekli ve boyutu farklı lehim uygulamalarına göre özelleştirilebilir.
El ve Soğutma Sistemi: Ultrasonik lehimleyici demirinin kolu, kolay kullanım ve tutunma için tasarlanmıştır.Aynı zamanda, işletim sırasında dönüştürücü ve diğer bileşenlerin aşırı ısınmasını önlemek için bir soğutma sistemi de içerebilir.Bu genellikle hava soğutma veya su soğutma yöntemleriyle elde edilir.

Uygulama Örnekleri

Elektronik Üretim:Elektronik bileşenlerin üretiminde, cam ve seramik substratlar üzerindeki elektrotları lehimlemek, süper iletken malzemeleri ve bileşenleri bağlamak,ve hibrit bütünleşik devrelerde bağ bağlantıları.
Optik Aygıtlar:Şekil süslemelerinin üretiminde ve optik camların metalleşmesinde, örneğin optik cam liflerine metal halkaların bağlanması ve cam tüplerinin mühürlenmesi için kullanılır.
Güneş Enerjisi Endüstrisi: Üretim sürecini basitleştiren ve maliyetleri azaltan güneş hücresi camının elektrot kablolamaları için kullanılır.
