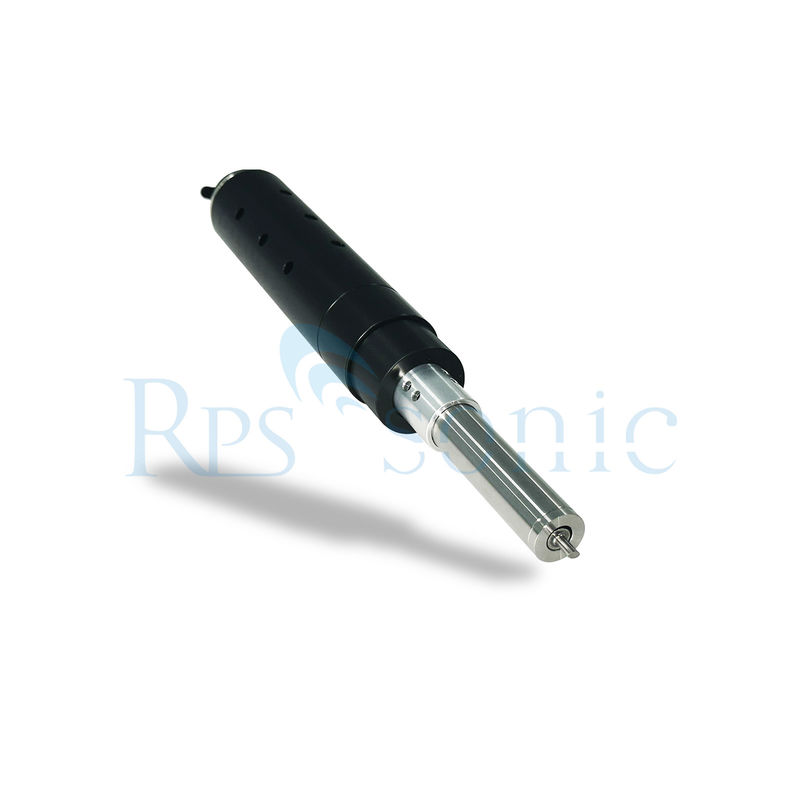

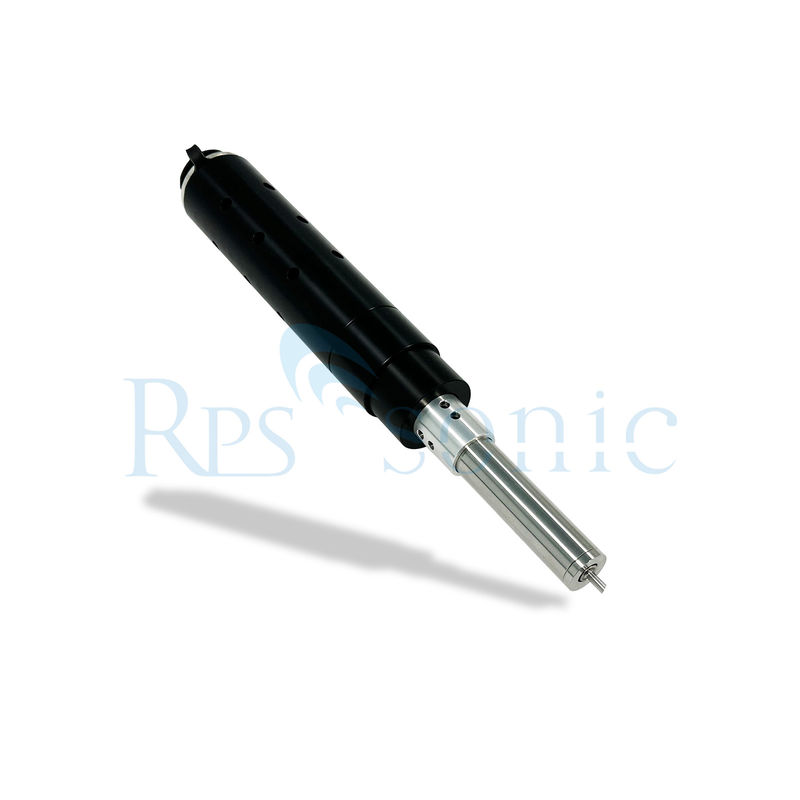

Elde tutulan ultrasonik lehimleyici yeni yuvarlak kıvrımlı demir
Birultrasonik lehimleyici demirÖzellikle demirsiz metaller, kaplama bileşenleri gibi zorlayıcı malzemeler için, kaynak işlemini artırmak için ultrasonik titreşimleri kullanan özel bir kaynak aracıdır.veya sert oksitlerle yüzeylerİşte özelliklerinin, çalışma ilkelerinin, uygulamalarının ve avantajlarının ayrıntılı bir ayrımı:
Sadece ısıya dayanan geleneksel lehim demirlerinin aksine, ultrasonik lehim demirleriısıileYüksek frekanslı mekanik titreşimler(Ultrasonik dalgalar, tipik olarak 20~40 kHz'de) Ana mekanizmalar şunlardır:
- Titreme Destekli Temizlik: Ultrasonik dalgalar parçalanan mikro-kavitasyonlar ve kesme kuvvetleri üretirOksit katmanlarıBu kritiktir çünkü oksitler (örneğin alüminyum, bakır veya paslanmaz çelik üzerinde) lehimin düzgün bir şekilde yapışmasını engelleyebilir.
- Artan Islatma: Oksitleri çıkararak, lehim (genellikle kurşunsuz veya özel alaşımlar) yüzeyi daha etkili bir şekilde ıslatarak güçlü bir metalürjik bağ oluşturabilir.
- Sıcaklık aktarımı: Demir, lehimin erimesi için hala termal enerji sağlar, ancak ultrasonik titreşimler sürecin verimliliğini önemli ölçüde artırır.
Bir ultrasonik lehimleyici genellikle şunları içerir:
- Ultrasonik dönüştürücüElektrik enerjisini mekanik titreşimlere dönüştürür.

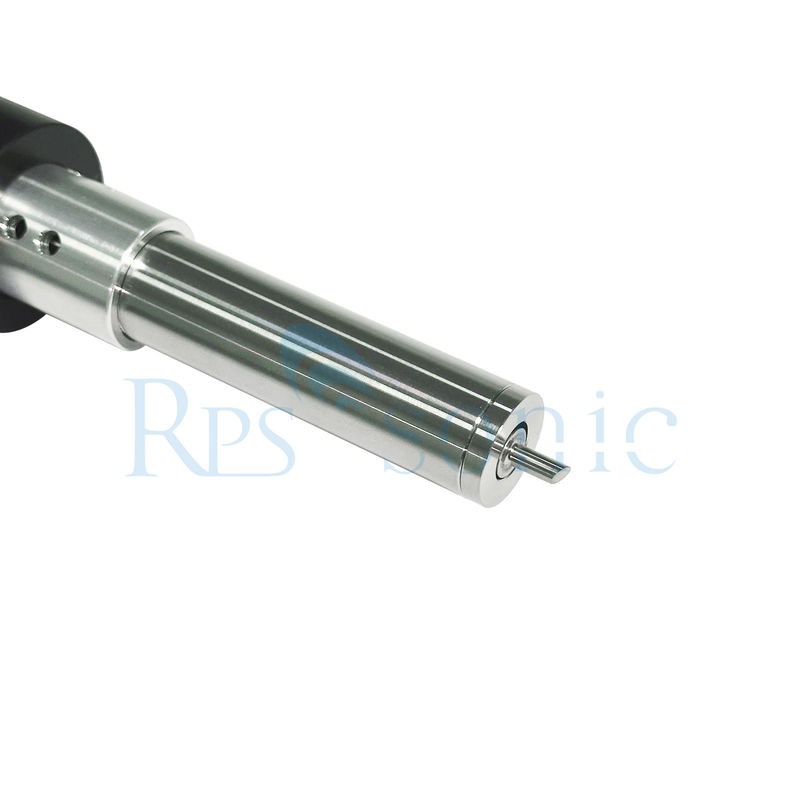

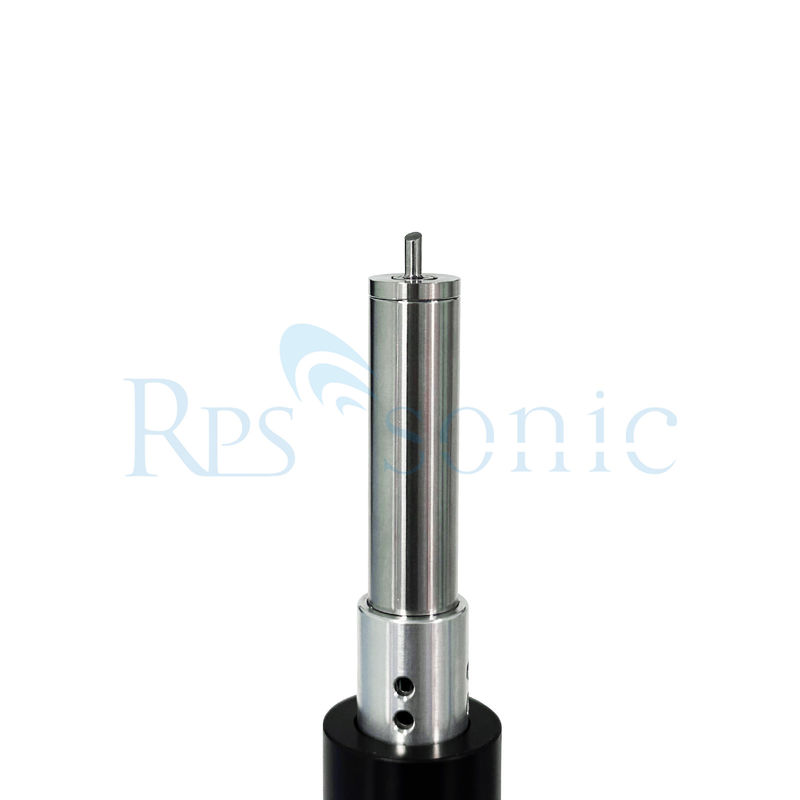

- Lehimleme ipucu: Hem ısı hem de ultrasonik dalgaları iş parçasına yönlendirir.

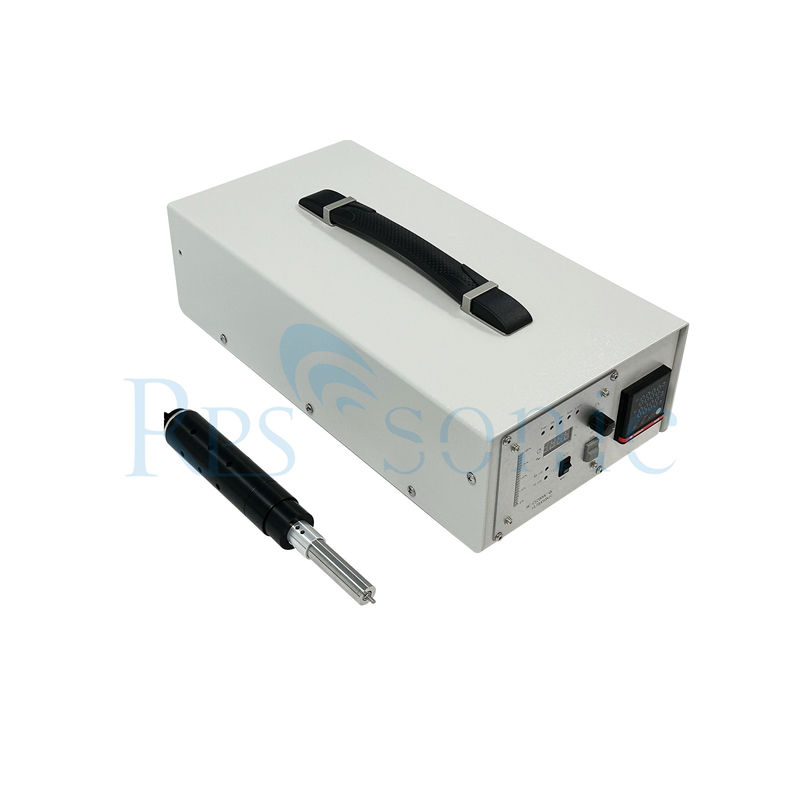

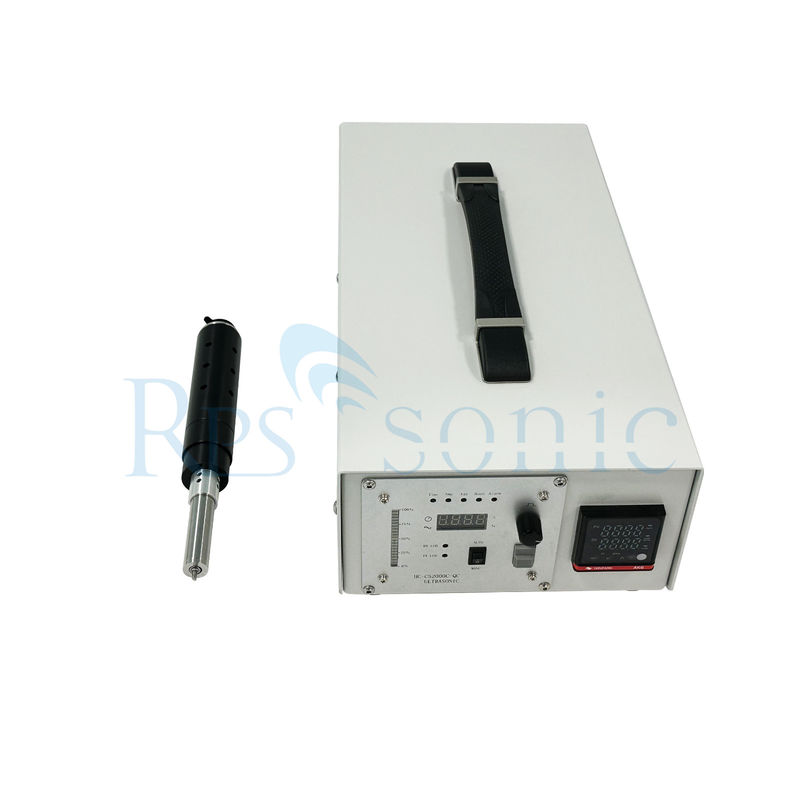

- Güç kaynağı: Hem ısı (sıcaklık elemanı aracılığıyla) hem de ultrasonik enerjiyi dönüştürücüye sağlar.
- Kontrol Birimi: Sıcaklık, titreşim genişliği ve lehimleme süresi gibi parametreleri ayarlar.
Ultrasonik lehimleme, oksidasyon veya malzeme karmaşıklığı nedeniyle geleneksel lehimlemenin başarısız olduğu senaryolar için idealdir.
- Elektronik Üretim: Özellikle havacılık veya otomotiv elektroniği gibi yüksek güvenilirlik uygulamaları için devre kartlarında alüminyum veya bakır bileşenleri lehimleme.
- Mücevhercilik ve Metal İşleme: Çok fazla ısı olmadan, hassas tasarımlara zarar verebilecek demirden olmayan metaller (örneğin, gümüş, altın, alüminyum) birleştirmek.
- Güneş paneli üretimi: Oksit katmanlarının yaygın olduğu güneş hücrelerine alüminyum veya bakır bantların bağlanması.
- Tıbbi Cihazlar: Tıbbi ekipmanlarda, hassas ve temiz eklemler gerektiren küçük parçaların lehimlenmesi.
- Onarım İşleri: Oksitlenmiş veya korozlanmış levhalar üzerindeki parçaları çözme veya yeniden işleme.
| Özellik |
Ultrasonik Lehimleme |
Geleneksel Lehimleme |
| Oksit çıkarma |
Ultrasonik titreşimler ile otomatik. |
Akış veya manuel temizlik gerektirir. |
| Kaynatma ıslatma |
Mükemmel, zor metallerde bile. |
Oksitlenmiş yüzeylerde akışsız. |
| Akış Bağımlılığı |
Akış ihtiyacının azaltılması (çevreye uygun). |
Akışa büyük bir bağımlılık (kalıntılara neden olabilir). |
| Sıcaklığa maruz kalma |
Daha az ısı gerektirir, hasar riskini azaltır. |
Yüksek sıcaklık hassas bileşenlere zarar verebilir. |
| Eklemlerin Gücü |
Daha güçlü, daha güvenilir bağlar. |
Yüzey temizliğine bağlı olarak değişken. |
- Maliyet: Ultrasonik lehimli demirler, eklenen dönüştürücü ve elektronik nedeniyle geleneksel modellerden daha pahalıdır.
- Karmaşıklık: Farklı malzemeler için sıcaklık ve titreşim ayarlarının dikkatli bir şekilde kalibre edilmesini gerektirir.
- İpucu Kullan: Sürekli titreşimler nedeniyle lehim ucu daha hızlı bozulabilir ve düzenli olarak değiştirilmelidir.
- Gürültü: Ultrasonik titreşimler yüksek tonlu sesler üretebilir (genellikle insan işitme aralığının altında olsa da, frekansına bağlı olarak).
- El cihazları: El ile lehimleme görevleri için taşınabilir (örneğin onarım işleri veya küçük ölçekli üretim).
- Bench-Mounted Sistemler: Otomatik montaj hatları için endüstriyel sınıf modelleri, ısı ve titreşim üzerinde hassas bir kontrol sunar.
- Ultrasonik Lehimleyici Silahlar: Saldırma ve akış uygulamasını tek bir alette birleştirerek verimliliği optimize edin.
- Akış azaltımı: Ultrasonik lehimleme, kimyasal akışlara olan bağımlılığı en aza indirerek tehlikeli atıkları azaltır ve işyerindeki güvenliği artırır.
- Sıcaklık Yönetimi: Daha düşük ısı çıkışı bileşenlerin yanma veya termal hasar riskini azaltır.
Ultrasonik kaynak demirleri, geleneksel yöntemlerin yetersiz olduğu zorlu malzemeleri birleştirmek için vazgeçilmezdir.Kimyasallara daha az bağımlı olan daha güçlü lehimli eklemler, onları yüksek hassasiyet ve güvenilirlik gerektiren endüstrilerde değerli kılar.Mesleki sonuçlar.
Ultrasonik lehimleyici demirler, özellikle elektronik üretiminde kritik bir rol oynar.Demiri olmayan metaller,Oksidasyona eğilimli yüzeyler, veyahassas bileşenlerAşağıda bu alanda yaygın uygulamalar, teknik bilgiler ve örneklerle birlikte:
Alüminyum hafif ve uygun maliyetlidir, ancakkalın, dayanıklı oksit tabakası (Al2O3)Ultrasonik lehimle çözülür:
- Oksitlerin Bozulması: titreşimler Al2O3 katmanını bozar ve lehimlerin (örneğin alüminyum-tin alaşımları) doğrudan metalle bağlanmasına izin verir.
- Başvurular:
- Güç Elektronikleri: Isı dağılımını iyileştirmek için güç amplifikatörlerinde veya voltaj düzenleyicilerinde alüminyum ısı alıcılarını PCB'lere bağlamak.
- Otomotiv Elektronik: Araç sensörlerinde, LED farlarda veya elektrikli araçların (EV) pil yönetim sistemlerinde (BMS) alüminyum tellerin veya terminallerin lehimlenmesi.
- Tüketici Elektronikleri: Elektromanyetik müdahaleyi (EMI) bastırmak için akıllı telefonlar veya dizüstü bilgisayarlardaki PCB'lere alüminyum kabukları veya kalkanları bağlamak.
Bakır alüminyumdan daha kolay kaynaklanırken,oksidasyon(örneğin, CuO/Cu2O) vekaplama kalınlığı değişiklikleriUltrasonik lehimleme:
- Oksitlenmiş Bakır Üzerinde Islatma: Onarım veya yeniden işleme sırasında PCB'lerde yaşlanmış veya açık bakır izlerinde kullanılır.
- Başvurular:
- Yüksek akım devreleri: Değiştiricilerde, motor sürücülerinde veya pil paketlerinde (örneğin EV'lerde veya yenilenebilir enerji sistemlerinde) kalın bakır otobüsleri veya izleri lehimlemek.
- Esnek PCBler: Geleneksel ısı esnek substratlara zarar verebileceği sert PCB'lere bakır esnek izleri bağlamak.
- Bakırla kaplanmış bileşenler: Bakırla kaplanmış bağlantılarda, anahtarlarda veya rölelerde güvenilir eklemlerin sağlanması.
Bu metaller korozyona dayanıklıdır, ancakDüşük solderabilityUltrasonik lehimleme şunları sağlar:
- Doğrudan Metalürjik Bağlama: Oksitleri çıkararak, leylek (genellikle nikel veya gümüş içeriği olan) aşırı akış olmadan yapışır.
- Başvurular:
- Endüstriyel Elektronik: Sert ortamlarda (örneğin, fabrika otomasyonu, petrol/gaz ekipmanları) paslanmaz çelik destekleri veya kabukları PCB'ye lehimleme.
- Tıbbi Cihazlar: Biyolojik uyumluluğun ve güvenilirliğin kritik olduğu kalp krizi cihazlarında, MRI ekipmanlarında veya cerrahi aletlerde nikel kaplamalı bileşenlerin bağlanması.
Çevre düzenlemeleri (örneğin, RoHS), kurşunsuz lehimlerin (örneğin, Sn-Ag-Cu) kullanımını zorluyor.Daha yüksek erime noktalarıvedaha az ıslatma yeteneğiUltrasonik lehimleme bunu şu yolla çözüyor:
- Yüzey Gerginliğini Azaltmak: titreşimler kurşunsuz lehimin sıkı boşluklara veya ince tonlu bileşenlere akmasına yardımcı olur.
- Başvurular:
- Yüksek yoğunluklu PCB'ler: Minimal akış kalıntıları olan lehimleme mikroprosesörleri, BGA'lar (topu grid dizileri) veya QFN'ler (dört düz kurşunsuz paketler).
- Havacılık Elektronikleri: Aviyonik veya uydu bileşenlerindeki kurşunsuz, düşük emisyonlu eklemler için sıkı standartlara uymak.
|
|
|
|
|
Ultrasonik Amplituda Düzenlenebilir
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
